SWZ1000C FINCM بیم پروسیسنگ اسٹیل 3d Cnc ڈرلنگ مشین H بیم کے لیے
| نہیں. | پیرامیٹر کا نام | یونٹ | پیرامیٹر کی قدر | تبصرہ | |||
| 1 | ورک پیس کا دائرہ کار | سیکشن سٹیل | mm | 150x75~1000x500 |
| ||
| 2 | موٹائی | mm | ≤80 |
| |||
| 3 | لمبائی | m | 15m | گاہک کی مانگ کے مطابق ترتیب دیں۔ | |||
| 4 | مختصر مواد کی حد | mm | خودکار پروسیسنگ≥3000 |
| |||
| دستی پروسیسنگ: 690-3000 | |||||||
| 5 | پرنسپل محور | مقدار |
| 3 |
| ||
| 6 | سوراخ ڈرل رینج | فکسڈ سائیڈ، موبائل سائیڈ | mm | 12 ~ 26.5 |
| ||
| انٹرمیڈیٹ یونٹ | mm | 12 ~ 33.5 |
| ||||
| 7 | تکلا کی رفتار | r/min | 180~560 |
| |||
| 8 | کارڈ ہیڈ کو جلدی سے تبدیل کریں۔ | / | مورس ٹیپر ہول 3#،4# | 2 میں تبدیل ہو سکتا ہے۔# | |||
| 9 | محوری اسٹروک | فکسڈ سائیڈ، موبائل سائیڈ | mm | 140 |
| ||
| انٹرمیڈیٹ یونٹ | mm | 325 |
| ||||
| 10 | محوری فیڈ کی شرح | ملی میٹر/منٹ | 20~300 |
| |||
|
| حرکت پذیر فاصلہ | ہر تکلا سمت میں ہے مواد کی لمبائی | mm | 520 |
| ||
| 11 | اوپر اور نیچے کی سمت میں تکلی کے دونوں اطراف | mm | 35-470 | ورک پیس کے نچلے طیارے سے | |||
| 12 | انٹرمیڈیٹ یونٹ مادی چوڑائی کی سمت میں ہے۔ | mm | 45-910 | تاریخ کی طرف سے | |||
| 13 | کولنگ موڈ | کمپریسڈ ہوا + کاٹنے والا سیال | / | / |
| ||
| ہوا کا دباؤ | ایم پی اے | ≥0.5 |
| ||||
| 14 | مشینی درستگی | ہول گروپ میں ملحقہ سوراخ کی جگہ کی خرابی۔ | mm | ≤0.5 |
| ||
| 10 میٹر کی لمبائی کے اندر کھانا کھلانے کی غلطی | mm | ≤1 |
| ||||
| 15 | الیکٹرک مشینری کی طاقت | تکلا گردش کے لیے تھری فیز اسینکرونس موٹر | kW | 4x3 | سپنڈلز کی تعداد 3 | ||
| 16 | انٹرمیڈیٹ یونٹ ایکس ایکسس سروو موٹر | kW | 1.0 |
| |||
| 17 | انٹرمیڈیٹ یونٹ کی Z-axis سروو موٹر | kW | 1.5 |
| |||
| 18 | فکسڈ سائیڈ اور موبائل سائیڈ ایکس ایکسس سروو موٹر | kW | 1.0x2 |
| |||
| 19 | فکسڈ سائیڈ اور موبائل سائیڈ Y-axis سروو موٹر | kW | 1.5x2 |
| |||
| 20 | حرکت پذیر کیریج تھری فیز غیر مطابقت پذیر موٹر | kW | 0.55 |
| |||
| 21 |
| طول و عرض سے زیادہ | mm | تقریباً 4400×2400×3500 |
| ||
| 22 | وزن | kg | تقریباً 6000 |
| |||
برقی نظام
1)۔PLC کا استعمال ہر CNC محور کی پوزیشننگ، مواد کا پتہ لگانے اور ڈرلنگ اور مشین کے دیگر اعمال کو کنٹرول کرنے کے لیے کیا جاتا ہے۔PLC کنٹرول سسٹم تیز رفتار پروسیسنگ کا احساس کرتا ہے اور نظام کی ردعمل کی رفتار کو بہتر بناتا ہے۔
2)۔سی این سی فیڈنگ ڈیوائس (فیڈنگ ٹرالی) طویل فاصلے پر کھانا کھلانے کے دوران فیڈنگ کی درستگی کو یقینی بنانے کے لیے مکمل بند لوپ کنٹرول کو اپناتی ہے۔دیگر پوزیشننگ CNC محور مشین ٹول کی پوزیشننگ کی درستگی اور استحکام کو یقینی بنانے کے لیے نیم بند لوپ کنٹرول کو اپناتے ہیں۔
3)۔ریئل ٹائم مانیٹرنگ فنکشن۔
4)۔مادی پروگرامنگ کے مختلف طریقے۔
5)۔گرافک ڈسپلے فنکشن۔

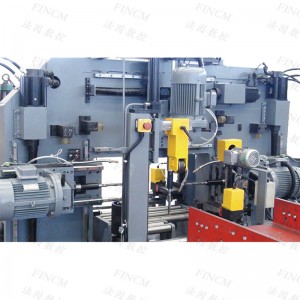

1. افقی اور عمودی ڈرلنگ کے لیے تین خودکار کنٹرول اسٹروک ڈرلنگ پاور ہیڈز بالترتیب تین NC سلائیڈ بلاکس پر نصب کیے گئے ہیں۔تین ڈرلنگ پاور ہیڈز آزادانہ یا بیک وقت کام کر سکتے ہیں۔
2. ہر ڈرلنگ پاور ہیڈ کی سپنڈل کی رفتار فریکوئنسی کنورٹر اور سٹیپ لیس ایڈجسٹ کے ذریعے کنٹرول کی جاتی ہے۔فیڈ کی رفتار اسپیڈ ریگولیٹنگ والو کے ذریعہ اسٹیپ لیس ایڈجسٹ ہوتی ہے، جسے میٹریل کے مواد اور سوراخ کرنے والی سوراخ کے قطر کے مطابق ایک بڑی رینج میں تیزی سے ایڈجسٹ کیا جاسکتا ہے۔
3. مواد کو ہائیڈرولک کلیمپنگ میکانزم کے ذریعہ طے کیا جاتا ہے۔
4. مشین مواد کی چوڑائی اور ویب کی اونچائی کا پتہ لگانے والے آلے سے لیس ہے، جو خود کار طریقے سے مواد کی بے ترتیب خاکہ کی وجہ سے مشینی غلطی کی تلافی کر سکتی ہے، اور مشینی درستگی کو بہتر بنا سکتی ہے۔

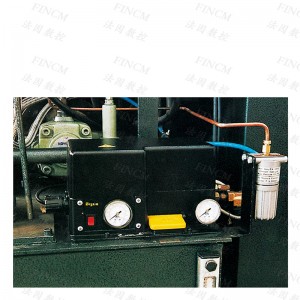

5. مشین ایک ایروسول کولنگ سسٹم سے لیس ہے، جس میں کولنٹ کا کم استعمال، لاگت کی بچت اور کم لباس پہننے کے فوائد ہیں۔
| نہیں. | نام | برانڈ | ملک |
| 1 | لکیری گائیڈ ریل | HIWIN/CSK | تائیوان (چین) |
| 2 | برقی مقناطیسی ہائیڈرولک والو | ATOS/YUKEN | اٹلی/جاپان |
| 3 | ہائیڈرولک پمپ | صرف نشان لگا دیں۔ | تائیوان (چین) |
| 4 | سروو موٹر | پیناسونکس | جاپان |
| 5 | سروو ڈرائیور | پیناسونکس | جاپان |
| 6 | پی ایل سی | مٹسوبشی | جاپان |
| 7 | کولنگ پمپ سپرے کریں۔ | بیجور | امریکا |
| 8 | لچکدار توسیع نوزل | بیجور | امریکا |
| 9 | نیومیٹک سولینائڈ والو | AIRTAC | تائیوان (چین) |
| 10 | سنٹرلائزڈ چکنا | ہرگ/بیجور | جاپان/امریکہ |
| 11 | کمپیوٹر | لینووو | چین |
نوٹ: اوپر والا ہمارا مقررہ سپلائر ہے۔اگر مندرجہ بالا سپلائر کسی خاص معاملے کی صورت میں اجزاء فراہم نہیں کرسکتا ہے تو اسے دوسرے برانڈ کے اسی معیار کے اجزاء سے تبدیل کیا جانا چاہئے۔
ہماری کمپنی مختلف اسٹیل پروفائلز کے مواد کی پروسیسنگ کے لیے سی این سی مشینیں بناتی ہے، جیسے اینگل بار پروفائلز، ایچ بیم/یو چینلز اور اسٹیل پلیٹس۔
