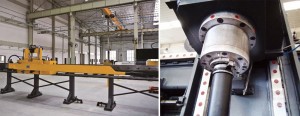

BHD1206A/3 FINCM U چینل سٹیل کا ڈھانچہ CNC ہائی سپیڈ ڈرلنگ مشین

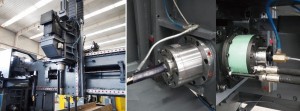

3، تین اسپنڈل باکسز ہیں، جو بالترتیب افقی اور عمودی ڈرلنگ کے لیے تین CNC سلائیڈنگ ٹیبلز پر نصب ہیں۔ہر اسپنڈل باکس کو الگ سے یا ایک ہی وقت میں ڈرل کیا جاسکتا ہے۔
4، تکلا اعلی گردش صحت سے متعلق اور اچھی سختی کے ساتھ صحت سے متعلق تکلا کو اپناتا ہے۔BT40 ٹیپر ہول والی مشین، یہ ٹول کو تبدیل کرنے کے لیے آسان ہے، اور اسے ٹوئسٹ ڈرل اور کاربائیڈ ڈرل کو کلیمپ کرنے کے لیے استعمال کیا جا سکتا ہے۔
5، شہتیر ہائیڈرولک کلیمپنگ کے ذریعہ طے کی گئی ہے۔افقی کلیمپنگ اور عمودی کلیمپنگ کے لیے بالترتیب پانچ ہائیڈرولک سلنڈر ہیں۔افقی کلیمپنگ فکسڈ سائیڈ ریفرنس اور موونگ سائیڈ کلیمپنگ پر مشتمل ہے۔
6، ایک سے زیادہ سوراخ والے قطر کی پروسیسنگ کو پورا کرنے کے لیے، مشین تین ان لائن ٹول میگزین سے لیس ہے، ہر یونٹ ٹول میگزین سے لیس ہے، اور ہر ٹول میگزین چار ٹول پوزیشنز سے لیس ہے۔
7، مشین بیم کی چوڑائی کا پتہ لگانے اور ویب اونچائی کا پتہ لگانے کے آلے سے لیس ہے، جو مؤثر طریقے سے بیم کی خرابی کی تلافی کر سکتی ہے اور مشینی درستگی کو یقینی بنا سکتی ہے۔دو قسم کے پتہ لگانے والے آلات تار انکوڈر کو اپناتے ہیں، جو انسٹال کرنے میں آسان اور کام کرنے کے لیے قابل اعتماد ہے۔
8، مشین ٹرالی فیڈنگ کو اپناتی ہے، اور CNC کلیمپ فیڈنگ میکانزم سروو موٹر، گیئر، ریک، ڈیٹیکشن انکوڈر وغیرہ پر مشتمل ہے۔
9، ہر اسپنڈل باکس اپنے بیرونی کولنگ نوزل اور اندرونی کولنگ جوائنٹ سے لیس ہے، جسے ڈرلنگ کی ضروریات کے مطابق منتخب کیا جا سکتا ہے۔اندرونی کولنگ اور بیرونی کولنگ کو الگ الگ یا ایک ہی وقت میں استعمال کیا جا سکتا ہے۔
| نہیں. | شے کا نام | پیرامیٹرز | |
| 1 | ایچ بیم | سیکشن کی اونچائی | 150-1250 ملی میٹر |
| فلینج کی چوڑائی | 75-600 ملی میٹر | ||
| 2 | یو کے سائز کا سٹیل | سیکشن کی اونچائی | 150-1250 ملی میٹر |
| فلینج کی چوڑائی | 75-300 ملی میٹر | ||
| 3 | ورک پیس کی لمبائی |
| 1500 ~ 15000 ملی میٹر |
| 4 | ورک پیس کی زیادہ سے زیادہ موٹائی |
| 75 ملی میٹر |
| 5 | ڈرلنگ پاور باکس | مقدار | 3 |
| 6 | زیادہ سے زیادہ بورہول قطر | سیمنٹڈ کاربائیڈ ￠ 30 ملی میٹر تیز رفتار سٹیل ￠ 40 ملی میٹر | |
| سپنڈل ٹیپر سوراخ | بی ٹی 40 | ||
| سپنڈل موٹر پاور | 3*11KW | ||
| سپنڈل اسپیڈ (اسٹیپلیس اسپیڈ ریگولیشن) | 20～2000r/منٹ | ||
| 7 | CNC محور | مقدار | 6 |
| فکسڈ سائیڈ، موونگ سائیڈ اور مڈل سائیڈ فیڈ شافٹ کی سروو موٹر پاور | 3×2kW | ||
| فکسڈ سائیڈ، موونگ سائیڈ، درمیانی سائیڈ، موونگ سائیڈ پوزیشننگ ایکسس سروو موٹر پاور | 3×1.5 کلو واٹ | ||
| تین پوزیشننگ CNC محوروں کی حرکت کی رفتار | 0～10m/منٹ | ||
| تین فیڈ CNC محوروں کی حرکت کی رفتار | 0～5m/منٹ | ||
| درمیانی طرف کا بائیں اور دائیں افقی فاصلہ | 40-760 ملی میٹر | ||
| چوڑائی کا پتہ لگانے کا اسٹروک | 1100 ملی میٹر | ||
| 8 | ویب کا پتہ لگانے کا اسٹروک | 290 ملی میٹر | |
| 9 | کھانا کھلانے والی ٹرالی | فیڈنگ ٹرالی کی سروو موٹر کی طاقت | 5 کلو واٹ |
| زیادہ سے زیادہ کھانا کھلانے کی رفتار | 20m/منٹ | ||
| زیادہ سے زیادہ کھانا کھلانے کا وزن | 10t | ||
| 10 | کولنگ سسٹم | کمپریسڈ ہوا کا دباؤ درکار ہے۔ | 0.8 ایم پی اے |
| نوزلز کی تعداد | 3 | ||
| کولنگ موڈ | اندرونی کولنگ + بیرونی کولنگ | ||
| 11 | درستگی | ہول گروپ میں ملحقہ سوراخ کی جگہ کی خرابی۔ | ±0.4 ملی میٹر |
| 10m فیڈنگ کی درستگی کی خرابی۔ | ±1.0 | ||
| 12 | مین انجن کے مجموعی طول و عرض (L x W x H) |
| تقریباً 6.0*1.6*3.4 میٹر |
| 13 | مین انجن کا وزن |
| تقریباً 8000 کلوگرام |
1، ڈرلنگ مشین بنیادی طور پر بستر، CNC سلائیڈنگ ٹیبل (3)، ڈرلنگ اسپنڈل (3)، کلیمپنگ ڈیوائس، ڈیٹیکشن ڈیوائس، کولنگ سسٹم، سکریپ آئرن باکس وغیرہ پر مشتمل ہے۔
2، تین CNC سلائیڈنگ ٹیبلز ہیں، جو فکسڈ سائیڈ CNC سلائیڈنگ ٹیبل، موبائل سائیڈ CNC سلائیڈنگ ٹیبل اور درمیانی CNC سلائیڈنگ ٹیبل ہیں۔تین سلائیڈنگ میزیں سلائیڈنگ پلیٹ، سلائیڈنگ ٹیبل اور سروو ڈرائیو سسٹم پر مشتمل ہیں۔تین سلائیڈنگ ٹیبلز پر چھ CNC محور ہیں، جن میں تین فیڈ CNC محور اور تین پوزیشننگ CNC محور شامل ہیں۔ہر سی این سی محور درست لکیری رولنگ گائیڈ سے رہنمائی کرتا ہے اور AC سروو موٹر اور بال سکرو سے چلتا ہے، جو اس کی پوزیشننگ کی درستگی کو یقینی بناتا ہے۔
| نہیں. | نام | برانڈ | ملک |
| 1 | پرنسپل محور | کیٹرن | تائیوان، چین |
| 2 | لکیری رولنگ گائیڈ جوڑی | HIWIN/CSK | تائیوان، چین |
| 3 | ہائیڈرولک پمپ | JUSTMARK | تائیوان، چین |
| 4 | برقی مقناطیسی ہائیڈرولک والو | ATOS/YUKEN | اٹلی/جاپان |
| 5 | سروو موٹر | سیمنز / مٹسوبشی | جرمنی/جاپان |
| 6 | سروو ڈرائیور | سیمنز / مٹسوبشی | جرمنی/جاپان |
| 7 | قابل پروگرام کنٹرولر | سیمنز / مٹسوبشی | جرمنی/جاپان |
| 8 | کمپیوٹر | لینووو | چین |
نوٹ: اوپر والا ہمارا مقررہ سپلائر ہے۔اگر مندرجہ بالا سپلائر کسی خاص معاملے کی صورت میں اجزاء فراہم نہیں کرسکتا ہے تو اسے دوسرے برانڈ کے اسی معیار کے اجزاء سے تبدیل کیا جانا چاہئے۔
ہماری کمپنی مختلف اسٹیل پروفائلز کے مواد کی پروسیسنگ کے لیے سی این سی مشینیں بناتی ہے، جیسے اینگل بار پروفائلز، ایچ بیم/یو چینلز اور اسٹیل پلیٹس۔
